一、標準活塞壓力計技術要求

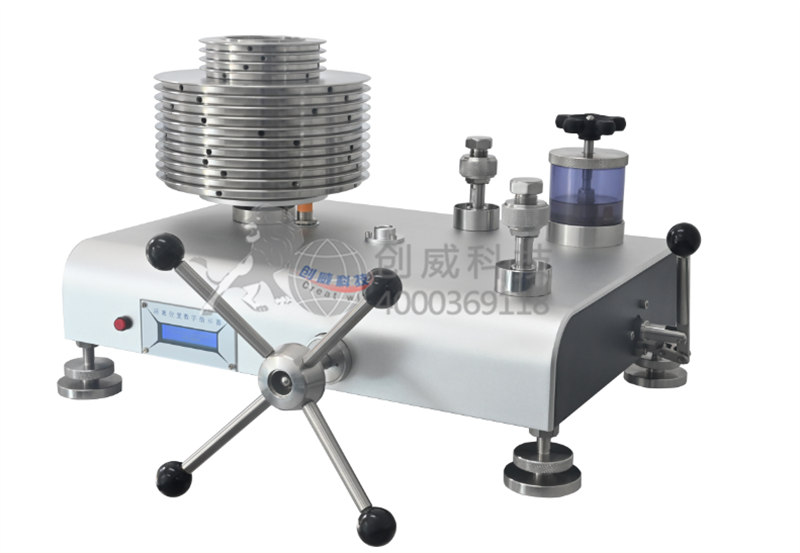

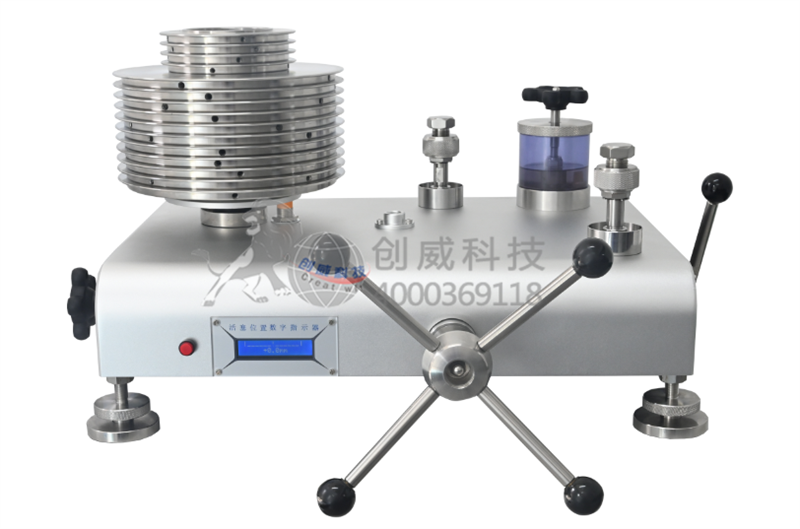

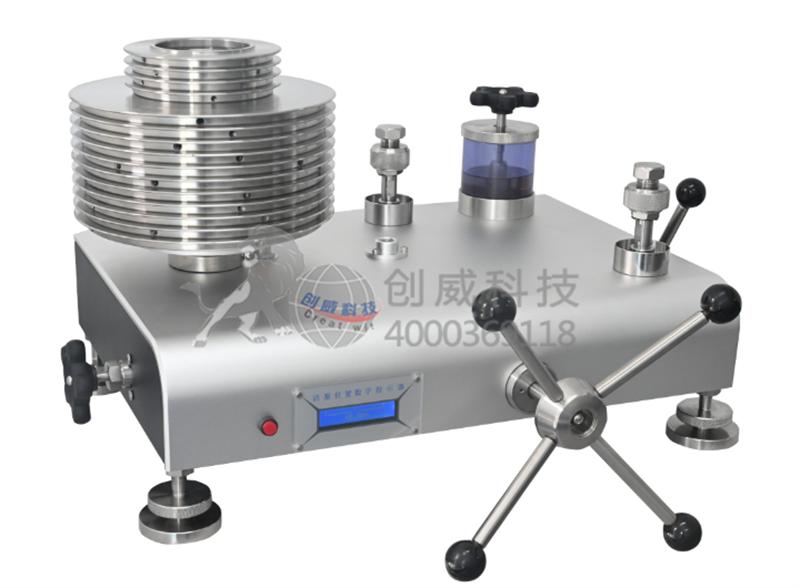

ELV系列液體活塞式壓力計可作為基準壓力儀器和標準壓力儀器使用。活塞式壓力計是我國各級計量測試所、工業企業壓力計量部門建立壓力標準的重要計量器具，可用于量值傳遞，檢定數字壓力計、精密壓力表、壓力變送器等。符合JJG59-2022《活塞式壓力計》、JJG99-2006《砝碼》國家計量檢定規程。
二、活塞壓力計具體技術方案
1、工作條件
環境溫度：（20±2）℃
相對濕度：相對濕度80%以下的恒溫室
電源電壓：AC 220V 頻率：50HZ

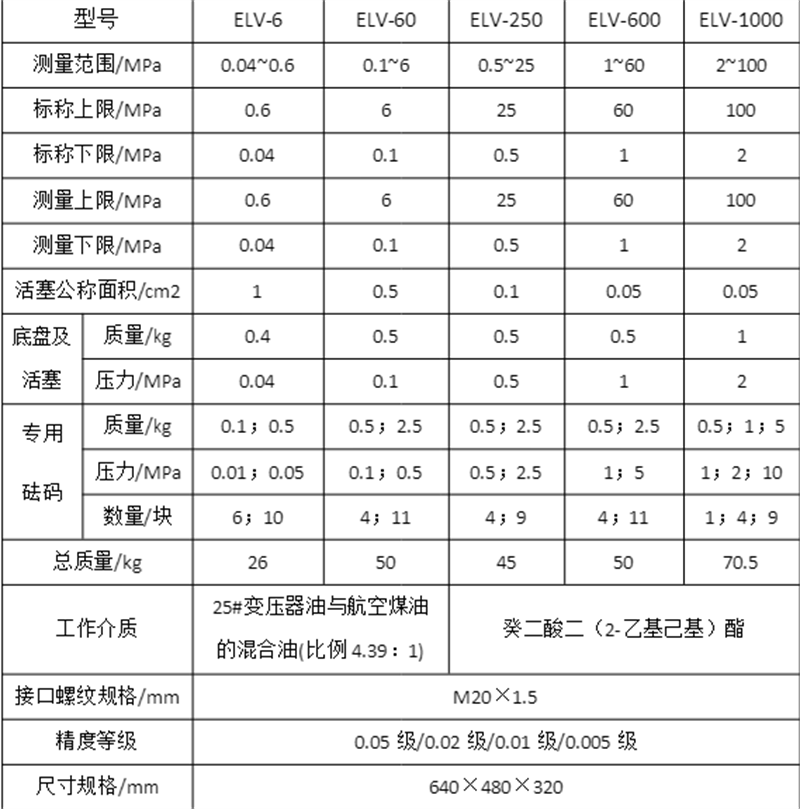

2、技術指標
◆ 準確度等級：0.005級、0.01級、0.02級、0.05級
◆ 工作介質：測量范圍上限為25MPa及以上的壓力計使用癸二酸二(2-乙基己基)酯,測量范圍上限為0.6MPa和6MPa的壓力計,使用變壓器油與航空煤油的混合油
◆ 活塞材料：活塞桿：碳化鎢；活塞筒：碳化鎢
◆ 砝碼配置：根據用戶需要可配置kg組或MPa組并進行壓力形變系數
◆ 砝碼修正：按照使用地進行重力加速度修正
◆ 砝碼材料：無磁不銹鋼（0.005級；0.01級；0.02級）；碳鋼（0.05級）
◆ 測壓方式：表壓
◆ 壓力輸出：M20×1.5標準快速接頭
3、功能
1) 活塞系統一體化設計，便于拆卸，便于保存。送檢時只需擰下模塊，無需再拆卸螺釘等。也避免了拆卸過程中活塞桿掉落造成活塞桿折斷和正常物流運輸途中出現的斷桿問題。
2) 可同時檢定兩只被檢表，合理的布局使用戶在加載砝碼和檢表過程中更加順手，避免互相遮擋而引起的不便。
3) 表座采用快速接頭，自帶的油碗可接從表座溢出的介質。
4) 活塞系統配備位移傳感器，活塞的浮動位置可實時呈現在顯示屏上，用戶可隨時觀察活塞的工作位置，具有靈敏、醒目、準確的特點。
5) 活塞桿和活塞缸經精工研磨，其圓度誤差和間隙小，垂直度高，活塞轉動延續時間長，活塞下降速度慢。
6) 加載砝碼的方式采用掛籃結構，砝碼重心低，旋轉穩定性好。
7) 加壓系統采用預壓泵預加壓，調壓器微調再加壓的組合方式，該組合加壓效率高，加壓過程輕松快速。
8) 外觀整潔。臺面采用一整塊鎂鋁合金加工而成，整體質感細膩、重量輕、強度高。
4、測量功能
用于量傳活塞式壓力計、檢定校準數字壓力計及其它壓力儀表。
5、供方提供的技術文件
主設備使用說明書；
產品合格證；
出廠檢驗報告。
