一、標準活塞壓力計技術要求

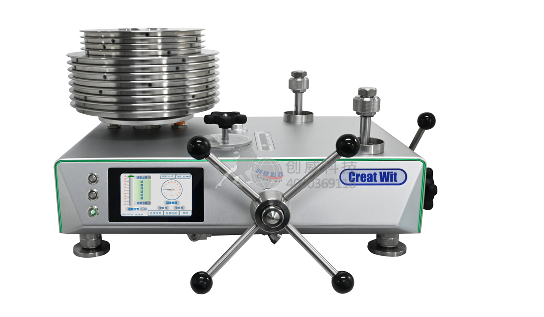

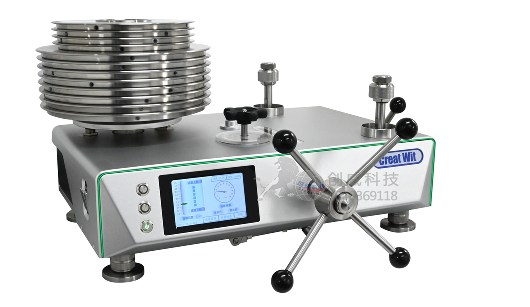

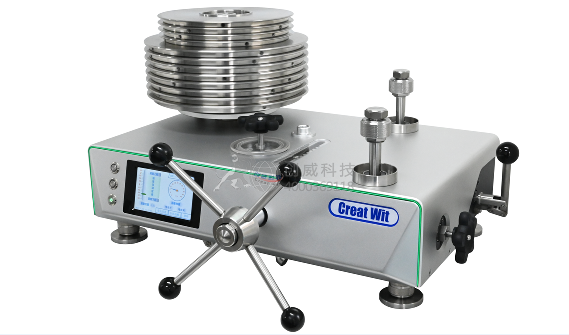

CW系列液體活塞式壓力計可作為基準壓力儀器和標準壓力儀器使用。活塞式壓力計是我國各級計量測試所、工業企業壓力計量部門建立壓力標準的重要計量器具，可用于量值傳遞，檢定數字壓力計、精密壓力表、普通壓力表、壓力變送器、壓力傳感器等壓力儀器儀表。符合JJG59-2022《活塞式壓力計》、JJG99-2006《砝碼》國家計量檢定規程。
二、活塞壓力計具體技術方案
1、工作條件
環境溫度：（20±2）℃
相對濕度：相對濕度80%以下的恒溫室
電源電壓：AC 220V 頻率：50HZ
2、技術指標
1) 滿足JJG59-2022《液體活塞式壓力計》、JJG99-2006《砝碼》國家計量檢定規程的技術要求；

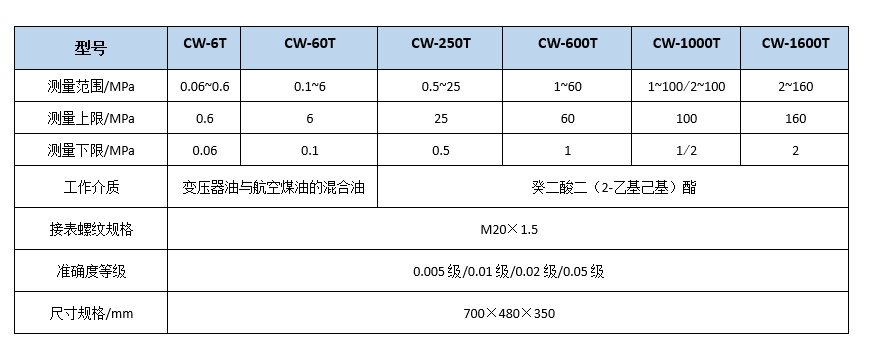

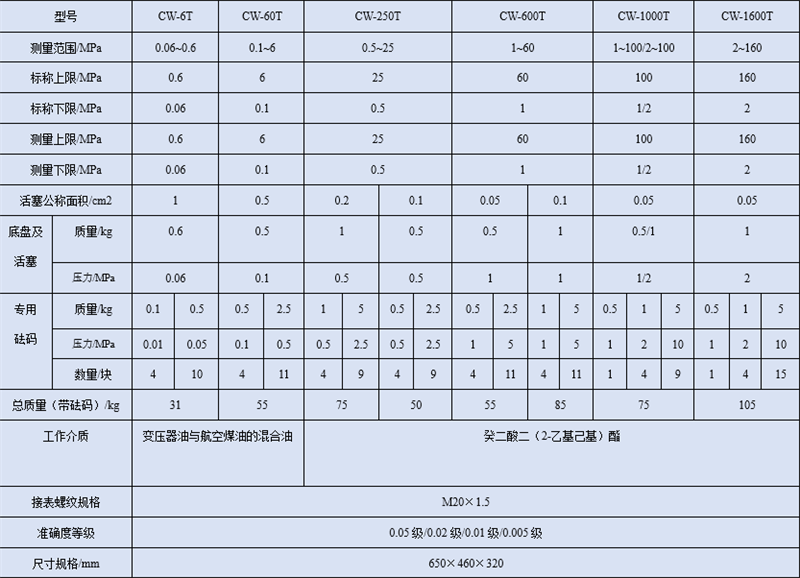

2) 測量范圍：見選型參數；
4) 活塞系統
① 活塞材料：活塞桿和活塞缸均為碳化鎢，其受壓力 和溫度的影響小，使用壽命長；
② 活塞結構：全新設計的防斷桿和防摩擦結構，活塞桿上下限采用軸承限位，防止摩擦產生金屬碎屑卡死活塞；
③ 工作介質：測量范圍上限為25MPa及以上使用癸二酸二(2-乙基己基)酯；測量范圍上限為0.6MPa和 6MPa的壓力計,使用變壓器油與航空煤油的混合油；
④ 活塞工作狀態顯示：全系標配5寸全彩觸摸顯示屏，可顯示活塞浮動位置，使用戶更直觀快速地調節活塞至工作位置，位移顯示分辨力為0.01mm；可顯示活塞轉速，直觀展現活塞是否達到工作轉速（約30r/min）；可顯示環境溫、濕度，內置操作說明書，指導用戶如何使用活塞式壓力計進行檢表作業；
⑤ 活塞系統模塊化設計：方便安裝、拆卸、保存和送檢，多組活塞模塊配合對應量程的砝碼可共用一個臺體；
5） 砝碼組
① 根據用戶需求，可配置kg組或MPa組；
② 砝碼材料：304無磁不銹鋼（0.005級；0.01級；0.02 級）；45#鋼發藍處理（0.05級）；
③ 砝碼加載方式：25MPa及以上量程將砝碼加載在掛籃上，砝碼重心低，活塞轉動平穩；6MPa及以下量程將砝碼直接加載在大托盤上，活塞轉動延續時間長；
④ 砝碼修正：按照使用地重力加速度進行修正；
6） 臺體
① 活塞系統所承受砝碼的重量直接作用在加厚的底板上，活塞系統運行穩定可靠；
② 新結構地腳承重大，防滑的同時不會產生形變，減小加載砝碼時對臺體水平的影響；
③ 標配油杯容量為350ml，油杯底部設有排油口，只需旋轉排油螺釘即可快速排出廢油，并且油杯內配有油污過濾器，防止雜質進入油路管道導致壓力計堵塞；
④ 當活塞打到浮動位置時，設備前面板邊沿會亮起燈帶，提醒用戶活塞已開始上浮，此時需緩慢旋轉調壓器加壓，防止壓力過載；
⑤ 所有零部件都做防銹處理，避免關鍵密封件生銹導致壓力泄露；
⑥ 臺體背面配有擴展接口，可外接多口擴展，提高工作效率；
⑦ 調壓器工作位置可實時展現在臺體表面，用戶可預判調壓器可調容積；
⑧ 加壓系統采用預壓泵預壓，調壓器加壓的組合方式，最高可加壓至160MPa；
⑨ 新款預壓泵增加防過壓過載功能，當作業人員忘記關閉截止閥時不會對預壓泵造成不可逆的損壞，或者系統內壓力在最高160MPa時，作業人員誤把截止閥打開也不會對設備造成損壞；
⑩ 新款調壓器采用高強度軸承輔助旋轉，加壓過程輕松便捷，并且調壓器手輪不會因?yàn)榧訙p壓而前后移動，節省了工作空間，同時調壓器的特殊密封結構穩定可靠。
? 整機外觀采用噴砂氧化鋁鎂合金折彎工藝，承重部分采用高強度材料，在保證活塞性能的同時外觀沉穩大氣，搭配一些特有元素，彰顯高端。
