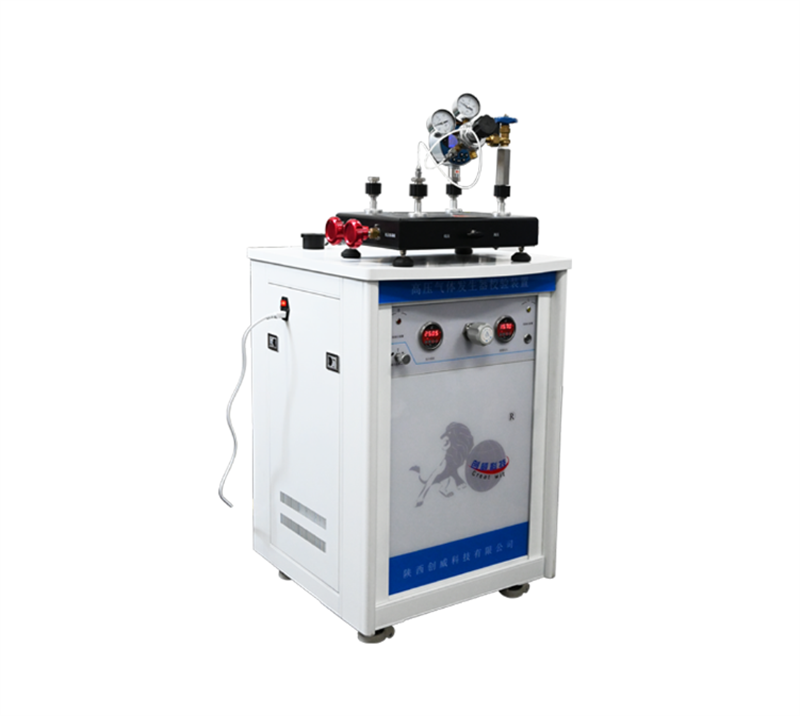

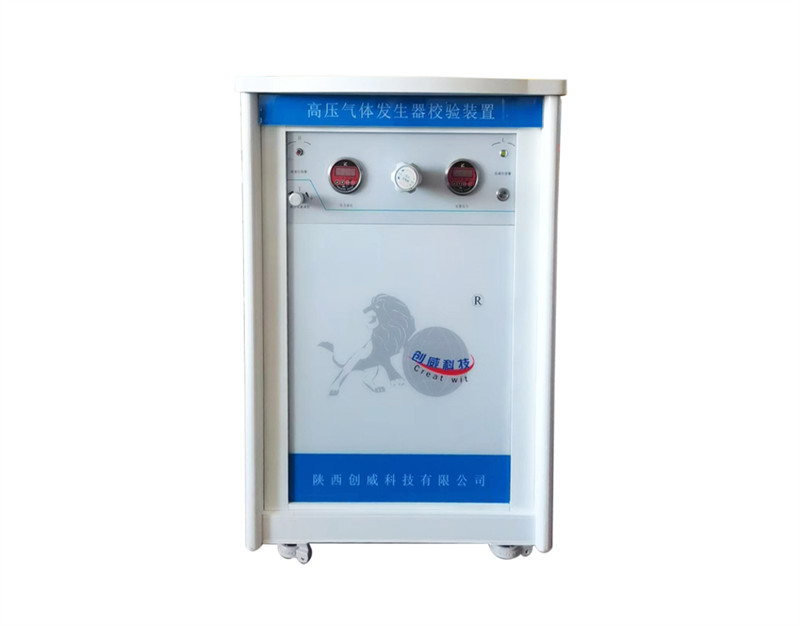

不間斷高壓氣體工作站可階梯調壓輸出,氣壓站作為壓力源頭,獲得中高壓氣體壓力、并以容積罐作為自動產生壓力和儲存,可任意調節輸出壓力的工作站,隨時保持壓力檢定校準所需上限量程的恒定壓力來源,對于經常批量檢定壓力表該系統比直接手動電動打壓省時省力,提高了壓力檢定效率,做到不超壓,是校驗工作中的好助手。
主要特點:
? 內置電動氣壓泵,無需外部氣源與增壓,自動產生氣體壓力。
? 流量調節:內置儲氣罐,帶流量控制閥,控制輸出氣體流量,帶載持續恒壓輸出氣體壓力能力。
? 高壓氣源壓縮空氣產生氣體壓力,可階梯輸出壓力。
? 防過載、不超壓、無需過濾。
? 可與壓力表連接臺、氣體減壓器連接臺配套使用、可連接其他壓力校驗臺使用、氣源為單向輸出、防止逆向進入其他介質、保證工作臺一直處于氣體介質狀態。
? 潔凈系統:單循環輸出氣體壓力
? 排污系統:單循環設置、把管路中使用過的氣體直接排出
? 控制功能:上下限設置、自動啟停補壓功能
? 使用材料:柜體鋁合金、冷軋鋼板、臺面為木質結構
? 配置拓展:預留2U/3U機箱尺寸供全自動壓力控制器及其他儀表使用
? 表面處理:磷化底涂處理、外部為粉末涂層、顏色RAL7035、亞克力水晶面板
? 移動條件:帶(福馬輪)靜音滑輪
? 機柜安全:配置專門防盜鎖防止非專業人士觸碰
各加壓量程段參數
型號 | UGS-31T | UGS-26T | UGS-15T |
工作介質 | 空氣 | ||
使用壓力 | 具有持續流量壓力輸出的高壓儲氣站 | 小流量高壓力的儲氣站 | |
壓力范圍 | (0-31.5)MPa (-0.095-31.5)MPa備選 | (0-26.5)MPa (-0.095-26.5)MPa備選 | (0-15)MPa (-0.095-15)MPa備選 |
輸出接口 | 2路氣壓端輸出(高壓輸出接口、定值減壓輸出接口) 1路真空端輸出接口(備選) | 1路氣壓端輸出 1路真空端輸出接口(備選)
| |
升壓速度 | 升壓速度3MPa/分鐘、零啟動在10分鐘內可自動升壓到31.5MPa。定值階躍減壓輸出壓力,(1-21)MPa以內可調輸出 | 0.05L/分鐘 | 升壓速度3MPa/分鐘、零啟動在7分鐘內可自動升壓到15MPa。 |
負載啟動 | 具有帶載啟動,壓力在21MPa左右,帶載啟動造壓到31.5MPa只需3-5分鐘 | 在任意負載壓力范圍內可啟動造壓 | 具有帶載啟動,壓力在7MPa左右,帶載啟動造壓到15MPa只需2-3分鐘 |
規格尺寸 | 600mm(長)X600mm(寬)X800mm(高) | 600mm(長)X600mm(寬)X650mm(高) | 430mm(長)X400mm(寬)X650mm(高) |
功率 | AC220V,50Hz,750W | ||
預防等級 | IP44 | ||
噪 音 | 62dB |
集成校驗使用方案:
適用于全自動控制器、各種校驗臺集成校驗使用。為量值傳遞、一般壓力表、禁油壓力表、壓力開關、壓力傳感器、氣體減壓器等檢定校準。
