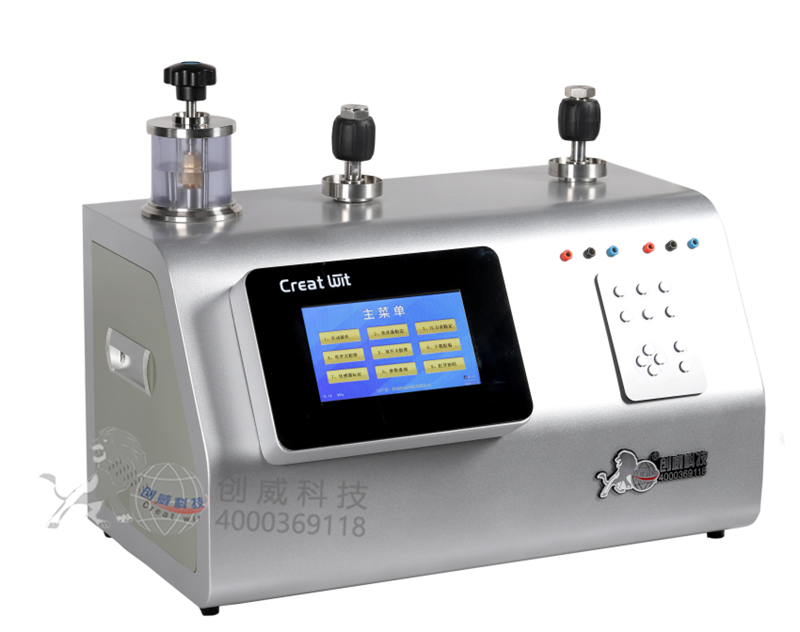

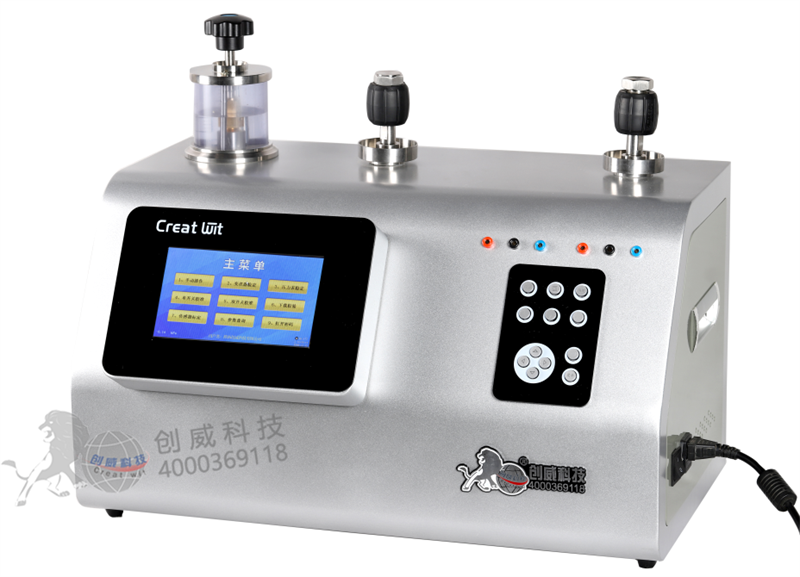

實驗室全自動壓力校驗臺
全自動多路智能壓力變送器校準/檢定系統技術要求
全自動多路智能壓力變送器校準/檢定系統符合下列計量檢定規程：
1) JJG882-2004壓力變送器檢定規程
2) JJG544-2011壓力控制器檢定規程
3) JJG52-2013 彈性元件式一般壓力表、壓力真空表和真空表檢定規程
4) JJG49-2013 彈性元件精密壓力表和真空表檢定規程
5) JJG875-2005數字壓力計檢定規程
全自動壓力校驗具體技術方案
1、工作條件
◆ 環境溫度：（5～45）℃
◆ 相對濕度：<80%RH
◆ 頻率：50HZ
◆ 電源電壓：AC 220V
2、技術規格
2.1 全自動液壓壓力校驗臺
◆ 工作介質：無腐蝕、無污染的變壓器油或二次蒸餾水。
◆ 可配壓力模塊量程：(0～60)MPa。目前，送檢時，只需要把計量標準器送到法定計量檢定機構進行檢定即可，而無需搬運整個平臺；但《自動標準壓力發生器檢定規程》在去年底已經通過評審，頒布后，無論是內置還是外置壓力模塊的全自動壓力校驗臺，都必須送整套裝置去法定計量檢定機構進行檢定，因為還需檢定超調量、穩定度等控制功能。
◆ 自定義校驗量程：（0～60）MPa之間的任意值。
◆ 計量單位：Pa kPa MPa。
◆ 壓力顯示分辨力：觸摸屏5位，聯計算機5位 。
◆ 壓力準確度等級：0.05；0.02級
◆ 電流準確度等級：0.02
◆ 穩定精度：觸摸屏顯示±5個字
◆ 標準檢定點：量程的0%、25%、50%、75%、100%，自動回程。聯計算機可任意設置。
◆ 自定義檢定點：任意。
◆ 檢定點自動穩壓時間：20秒，在（10～240）秒間可調整。
◆ 變送器自動檢定全程時間（10點穩壓）：5分鐘左右。
◆ 安全保護：過壓、過流、傳感器故障等保護。
◆ 電流輸入：2路，（0～22）mA。
◆ 開關輸入：2路干觸點，可檢測接觸電阻。
◆ 回路電源：24VDC/30mA，如果誤接入標準表，不會損壞被檢表。
◆ 壓力接口：M20*1.5內螺紋快速接頭。
◆ 電流/電壓接口：ф6的標準香蕉形插頭。
◆ 排污口：內徑：ф6mm。
◆ 重量：19kg（氣壓），26kg（液壓）。
◆ 外形尺寸：290（高）*574（寬）*316（深）mm
◆ 自動檢定軟件：可選。
技術指標：
序號 | 型號規格 | CWY1006C | CWY1060D |
1 | 量程 | (-100～2500)kPa | (0～60)MPa |
| 準確度 | 壓力準確度：0.05 電流準確度：0.02 | 壓力準確度：0.05 電流準確度：0.02 |
3 | 穩定性 | 觸摸屏顯示±5個字以內 | 觸摸屏顯示±5個字以內 |
4 | 檢定點穩壓時間 | 20秒， （10～240）秒間可調整 | 20秒， （10～240）秒間可調整 |
5 | 內置模塊 | 可內置壓力模塊 ±20KPa ±50KPa ±100KPa （-100～200）KPa （0～400）KPa （0～1）MPa （0～2.5）MPa | 可內置壓力模塊 （0～6）MPa （0～14）MPa （0～30）MPa （0～60）MPa |
7 | 壓力單位 | Pa kPa MPa | Pa kPa MPa |
8 | 外接真空泵或增壓泵 | 外接真空泵和增壓泵 | 不需外接真空泵或增壓泵 |
9 | 外形尺寸 高*深*寬 | 290（高）*574（寬）*316（深）mm | 290（高）*574（寬）*316（深）mm |
10 | 重量 | 19kg | 26kg |
11 | 故障報警 | 有 | 有 |
12 | 曲線顯示 | 有 | 有 |
13 | 內部過濾排污功能 | 有 | 有 |
14 | 工作介質 | 空氣 | 變壓器油或水 |
15 | 變送器校驗 | 同時檢定2只 | 同時檢定2只 |
19 | 使用溫度 | （5～45）℃ | （5～45）℃ |
20 | 相對濕度 | <80%RH | <80%RH |
2.2 全自動壓力校驗臺技術特點
? 只要一按開始鍵就能自動完成加壓、減壓、穩壓、記錄數據、分析誤差、打印檢定報告和證書等工作。
? 完全符合壓力儀表檢定規程，可以作為壓力標準使用。
? 不采用高壓氣瓶就能提供穩定壓力源，發生壓力快速、穩定。
? 壓力范圍為(-0.1～60)MPa。
? 可檢定壓力變送器、壓力開關（壓力控制器）、壓力指示表。
? 具有壓力開關的全自動檢定功能。
? 具有完整保護功能，過壓保護（如果超過量程的110%則會發出報警）、過流保護(當變送器電流超過20.5mA時)、泄漏、傳感器故障等報警。當發生過壓、過流、傳感器故障時停止加壓。
? 全自動壓力校驗臺內可存儲56塊現場儀表的調前與調后的各20組檢定結果。
? 可與檢定軟件自動檢定系統相連，構成全自動壓力檢定系統，單位自由設定，只需輕點鼠標就可以完成壓力檢定工作，自動出具校驗報告、檢定證書。
? 配有打印機和電腦，可與設備連接。
3、全自動壓力校驗臺產品特點和優勢
? 內置壓力模塊，并有壓力傳感器溫度補償。
? 采用內置壓力模塊使用方便，在使用時不需攜帶任何附件，直接安裝被檢表，按“開始”鍵就能完成檢定工作。
? 采用內置壓力模塊檢定壓力變送器，可以做到全覆蓋，中間沒有空檔。
? 全自動校驗，可以同時檢定二塊同量程的壓力變送器、壓力開關、壓力表，方便檢定雙觸點壓力開關。
? 具有過濾防堵排污系統，液壓臺采用內孔φ6mm的不銹鋼管，現場儀表帶來的雜質或污垢可以方便從排污空排出，在被校表接口上即使放入細沙，也不會損壞設置。氣壓臺標準配置氣液分離器，防止被校表中的液體進入校驗臺。
? 采用智能穩壓器，完全按壓力檢定規程進行設計，上行程時，從下到上向檢定點逼近，下行程時，從上到下向檢定點逼近，不過調。
? 在觸摸屏上可以顯示操作說明，在使用時不需帶使用說明書。
? 防護等級高，可以防止校驗介質流進儀器，損失儀器。
? 液壓臺可以采用水作為工作介質，氣臺壓縮空氣。
?數據可回溯，只要設備ID號和之前檢定時一致，數據庫查驗之前檢定記錄數據回溯后，可根據用戶需要進行對檢定表單自動補全 。
?所有被檢流程均符合最新的檢定規程。
?上位機軟件特點：
軟件配合全自動壓力校驗臺使用，軟件優勢 遠程操作，優化檢定流程，易用權級管理，檢定記錄自動記錄、可回溯。軟件采用BS/CS架構，具有高靈活性和高擴展性。相比同類的端操作軟件，本軟件的校驗數據實現統一入庫儲存管理，上級管理用戶可隨時調取查閱下級檢定用戶的校驗數據，檢定記錄可以共享同步，提高使用單位工作效率。
產品特點
內置壓力模塊
觸摸屏液晶顯示
完整的保護功能
具備自動撿漏功能
變送器檢定
壓力表檢定
傳感器標定
自動檢定管理系統
設計理念
具有過濾排污系統
支持水介質
支持變壓器油
智能化無紙化檢定
